Makine Parkuru

Üretim kapasitemiz ve teknik altyapımız doğrultusunda talaşlı imalat, honlama, kaynak ve montaj süreçlerini kendi atölyemizde yürütüyoruz.

16Tezgâh ve makine
10Model
680mm CNC tornalama çapı (650+30)
5000mm honlama boyu
180ton pres kapasitesi

Atölyede üretim akışı

Bir hidrolik silindirin parçaları talaşlı imalattan prese kadar aynı çatı altında işlenir.

01
Talaşlı imalat
CNC ve üniversal torna, üniversal freze
02
Honlama
50–500 mm çapta, 5000 mm boya kadar
03
Kaynak
Robot kaynak tezgâhı ve MIG/MAG kaynak
04
Pres
180 ton atölye tipi pres

Uzun parçalar için kapasite

Hidrolik silindir gövde ve millerinde boy belirleyicidir. Tezgâhlarımızın işleyebildiği en uzun ölçüler:

Honlama boyu — iki tarafı açık boru10.000 mm
Özhonsan YHM 5000
Honlama boyu5.000 mm
Özhonsan YHM 5000
Robot kaynak bağlama boyu5.000 mm
ORM robot kaynak tezgâhı
Üniversal tornalama boyu4.000 mm
SN71
CNC tornalama boyu2.200 mm
Victor VT-45/220

Tezgâhlarımız

2 eksen CNC torna tezgâhı

Victor VT-45/220

2025

Maksimum tornalama çapı: 650+30 mm
Maksimum tornalama boyu: 2200 mm
Maksimum fener mili devri: 1500 rpm
Fener mili çapı: 145 mm

Tüm teknik özellikler (6)

Standart ayna ebadı: 15 inç
Donanım: Ara yatak, hidrolik punta

3 eksen CNC torna tezgâhı

Hyundai WIA L280LM

2018

Maksimum tornalama çapı: 300 mm
Maksimum tornalama boyu: 1020 mm
C ekseni hareket hızı: 4000 rpm
Maksimum fener mili devri: 2500 rpm

Tüm teknik özellikler (7)

Fener mili çapı: 90 mm
Standart ayna ebadı: 12 inç
Donanım: Dik ve yatay canlı takım, hidrolik punta

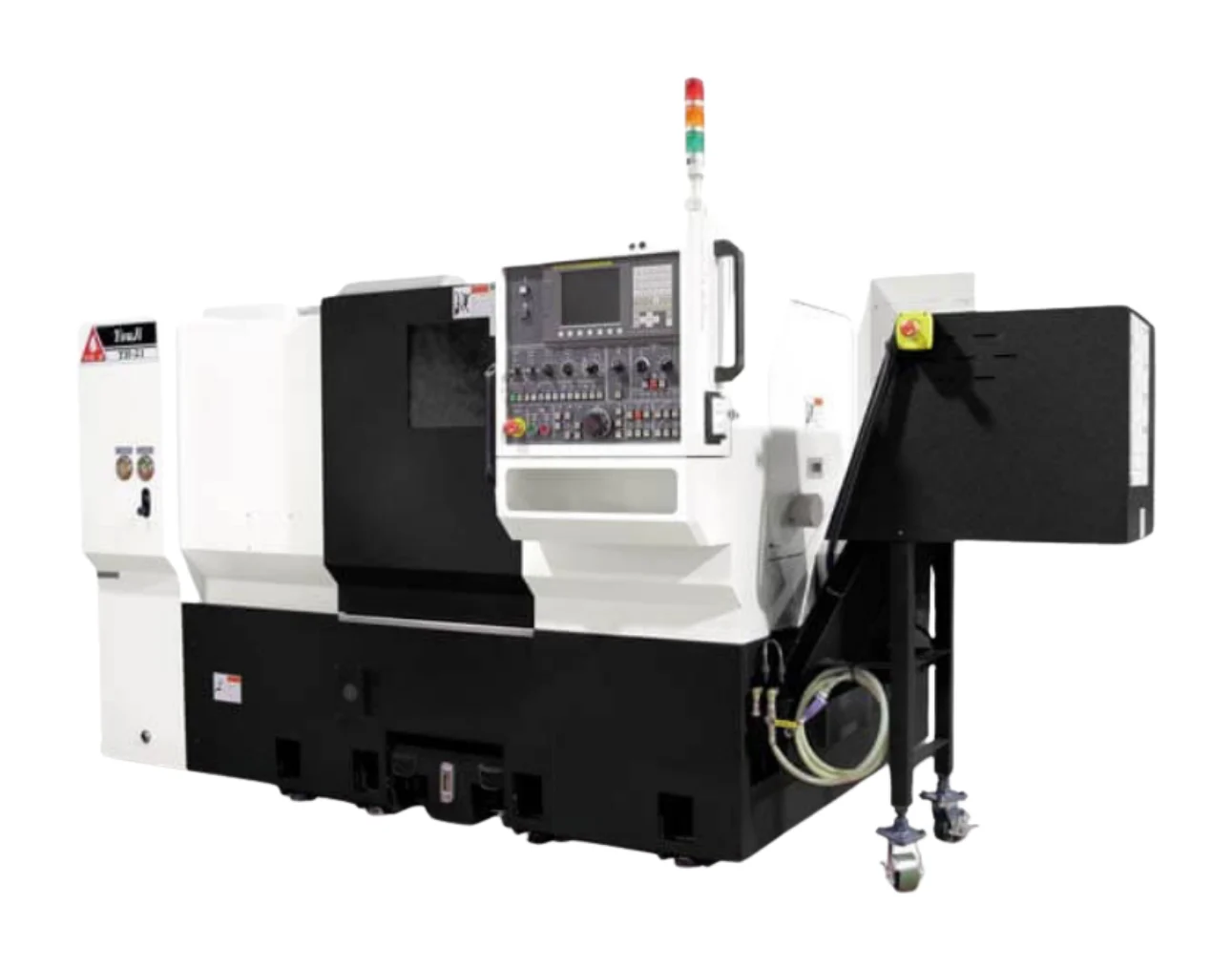

2 eksen CNC torna tezgâhı

You Ji YH-21

2014

Maksimum tornalama çapı: 380 mm
Maksimum çevirme çapı: 450 mm
Tornalama boyu: 550 mm
Maksimum fener mili devri: 2500 rpm

Tüm teknik özellikler (6)

Fener mili çapı: 70 mm
Donanım: Hidrolik punta

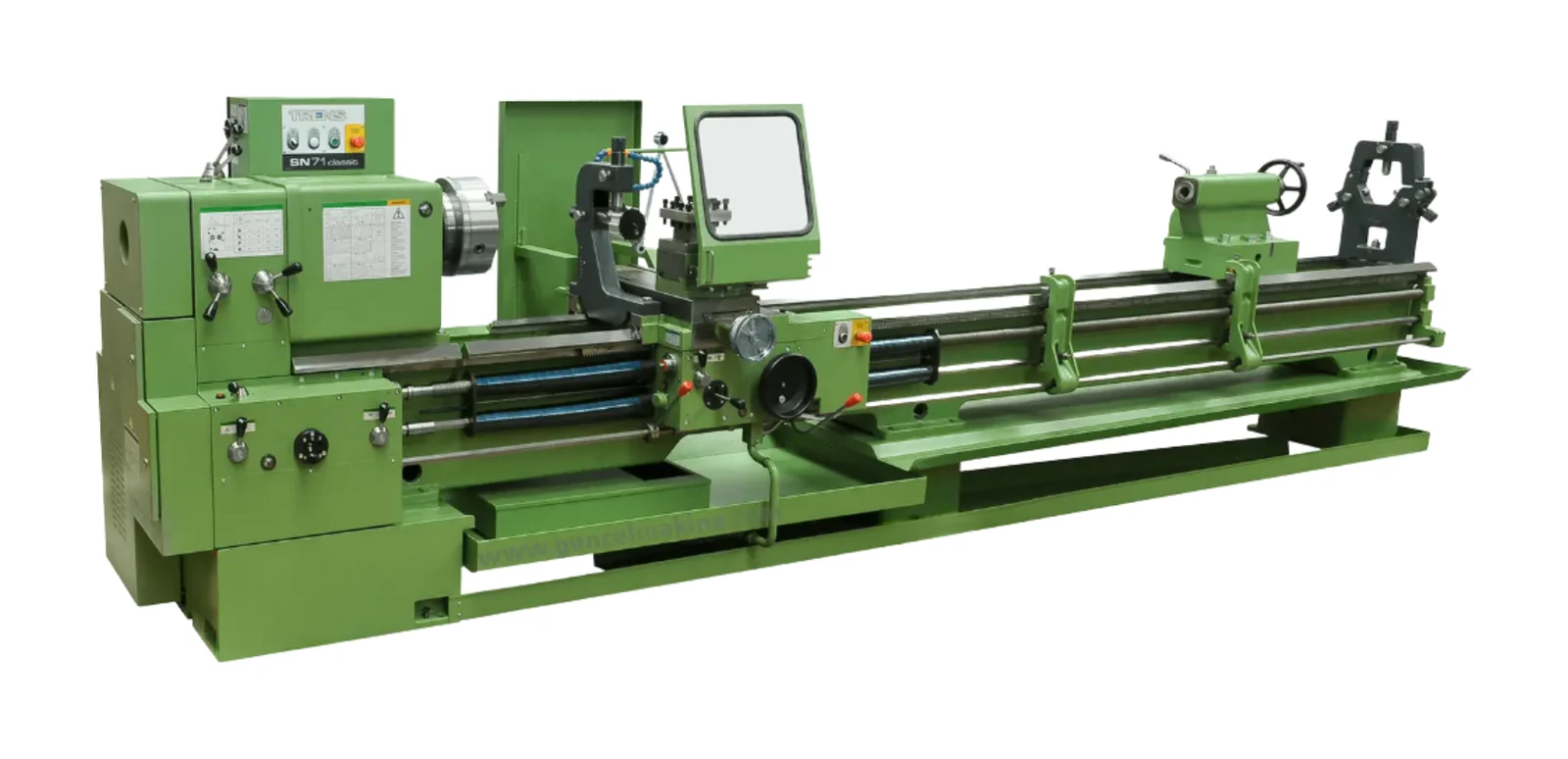

Üniversal torna tezgâhı

SN71

3 adet · 2025, 2022, 2022

Maksimum tornalama çapı: 710 mm
Tornalama boyu: 4000 mm
Fener mili çapı: 73,5 mm
Donanım: Hareketli yatak, ara yatak, punta

Tüm teknik özellikler (9)

Support üzeri çevirme çapı: 420 mm
Ara parçasız çevirme çapı: 960 mm
Puntalar arası mesafe: 1500, 2000, 3000, 4000 mm
Motor gücü: 7,5 kW
Tezgâh ağırlığı (net): 3330 kg

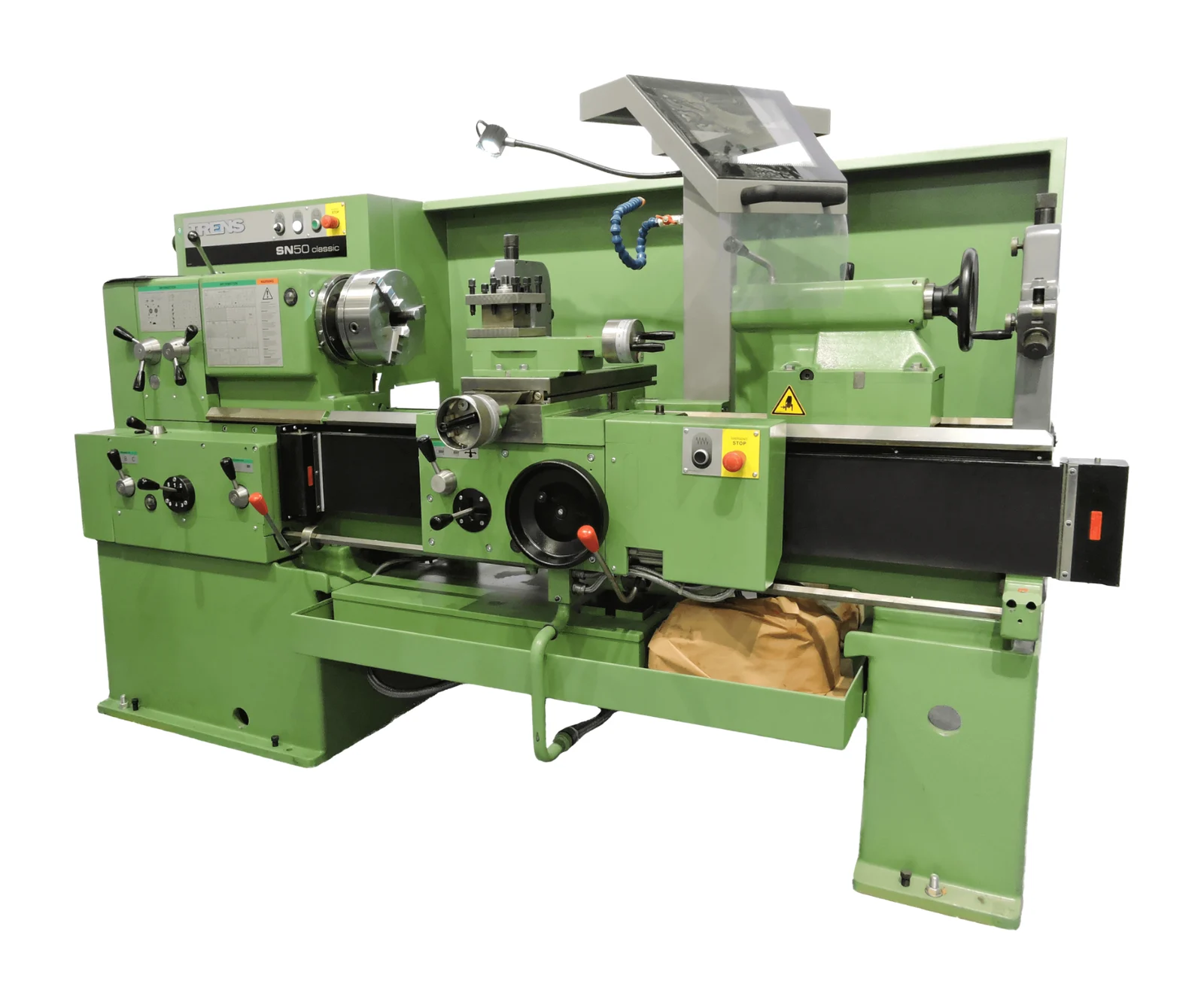

Üniversal torna tezgâhı

SN50

3 adet · 2025, 2025, 2024

Maksimum tornalama çapı: 500 mm
Tornalama boyu: 2000 mm
Fener mili çapı: 50 mm
Donanım: Hareketli yatak, ara yatak, punta

Tüm teknik özellikler (16)

Puntalar arası mesafe: 1000, 1500, 2000 mm
Support üzerinde çevirme çapı: 270 mm
Ara parça çıkınca çevirme çapı: 700 mm
Düz ayna önünde köprü genişliği: 230 mm
Gövde genişliği: 340 mm
Puntalar arasında maks. parça ağırlığı: 300 kg
En büyük takım şaftının kesiti: 32 × 20 mm
Fener mili devir sayısı: 12 kademe, 2 seri
Fener mili devri: 22–2000 dev/dak
Fener mili koniği: 6 Mors
Fener mili torku (45 dev/dak'da): 1000 Nm
Karşı punta pinolü çapı: 70 mm

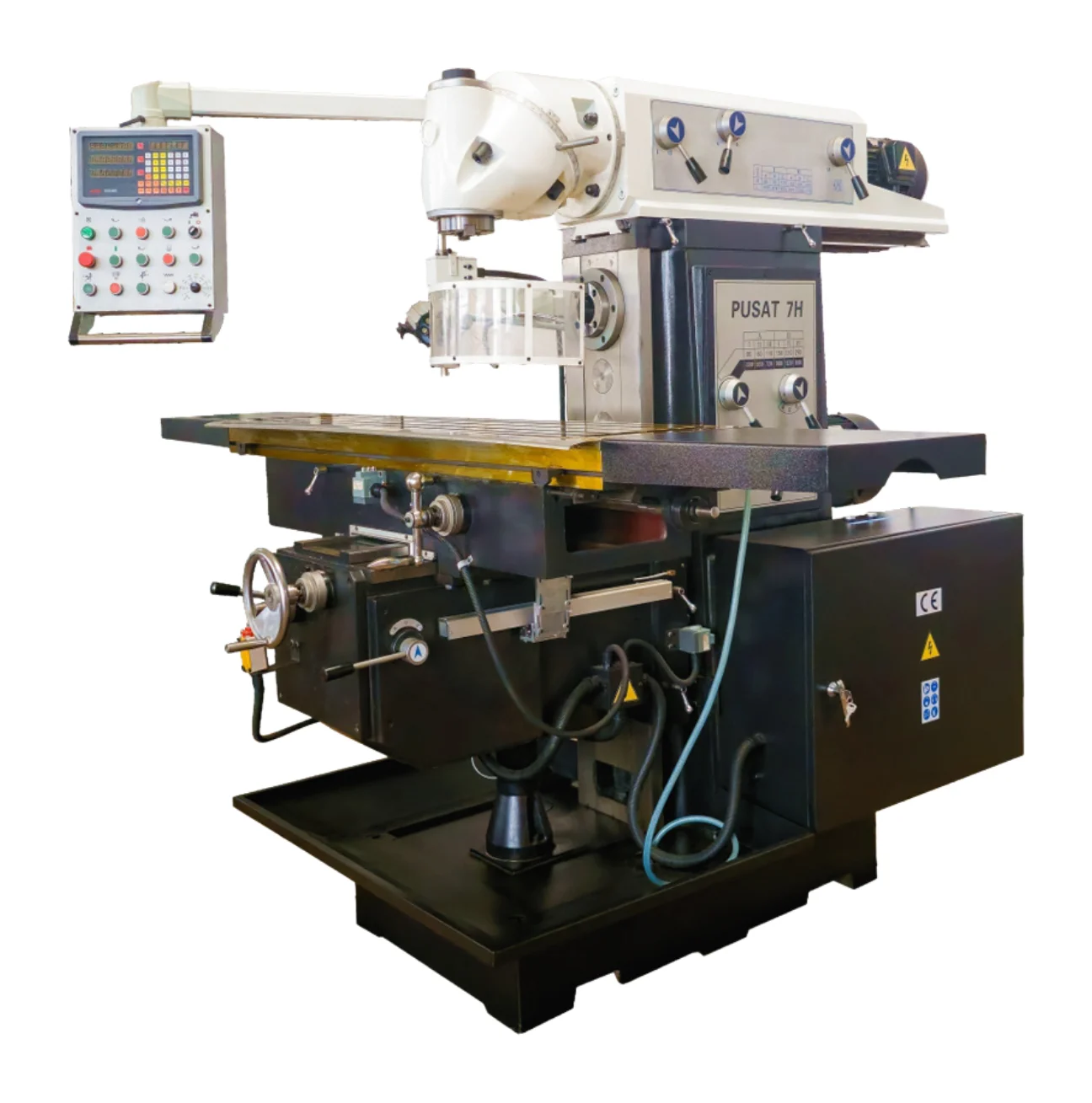

Üniversal freze tezgâhı

Pusat 7H

2026

Tabla ölçüleri: 1600 × 360 mm
X ekseni hareketi: 1300 mm
Y ekseni hareketi: 320 mm
Z ekseni hareketi: 450 mm

Tüm teknik özellikler (15)

Kafa dönüş açısı: 360°
Tabla ile iş mili arası: 200–650 mm
Dikey iş mili koniği: ISO 50
Yatay iş mili koniği: ISO 50
Kızak yapısı: Kutu
Dikey iş mili devri: 60–1750 dev/dak
Yatay iş mili devri: 60–1800 dev/dak
Dikey motor gücü: 4 kW
Yatay motor gücü: 5,5 kW
Tezgâh ölçüleri (net): 2500 × 2100 × 2500 mm
Net ağırlık: 3000 kg

Honlama tezgâhı

Özhonsan YHM 5000

2025

Maksimum honlama çapı: 500 mm
Minimum honlama çapı: 50 mm
Maksimum honlama boyu: 5000 mm
İki tarafı açık boruda honlama boyu: 10000 mm

Tüm teknik özellikler (9)

Honlama barası: 3 adet
Kontrol paneli: 10 inç dijital dokunmatik
Hidrolik motor: 11 kW
Honlama zımpara modu: Parlatma özellikli
İş bitirme: Otomatik stop

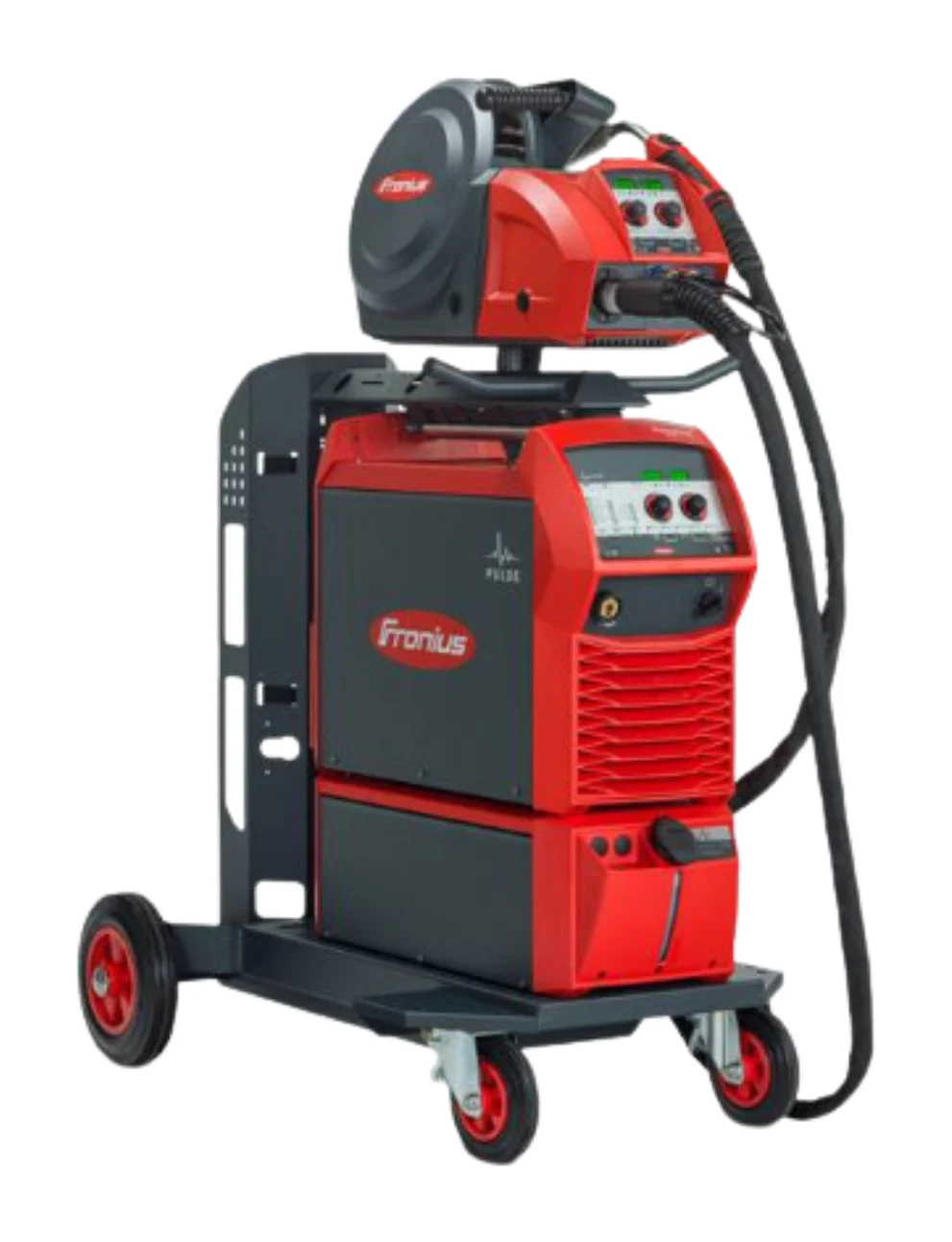

Kaynak makinası

Fronius TransSteel 5000 Pulse

2 adet · 2025

Maksimum görünür güç: 28,36 kVA
MIG/MAG aralığı: 10–500 A
Tel sürme: 4R
Malzeme / yöntem: Alüminyum, paslanmaz, bakır, pirinç, çelik, döküm; sinerjik, gazaltı

Kaynak tezgâhı

ORM robot kaynak tezgâhı

2 adet · 2025

Çevirme çapı: 500 mm
Bağlama boyu: 5000 mm

Atölye tipi pres tezgâhı

Hidroliksan HD180

2021

Kapasite: 180 ton
Çalışma mesafesi aralığı: 400 mm
Çalışma ölçüsü: 1550 × 550 mm
Strok: 400 mm

Tüm teknik özellikler (11)

İş alma yüksekliği: 900 mm
Motor gücü: 7,5 kW
Pompa: 24 litre
Aşağı hız: 9 mm/s
Dönüş hızı: 14,8 mm/s
Genel ölçüler: 1200 × 2230 × 2850 mm
Ağırlık: 2300 kg
